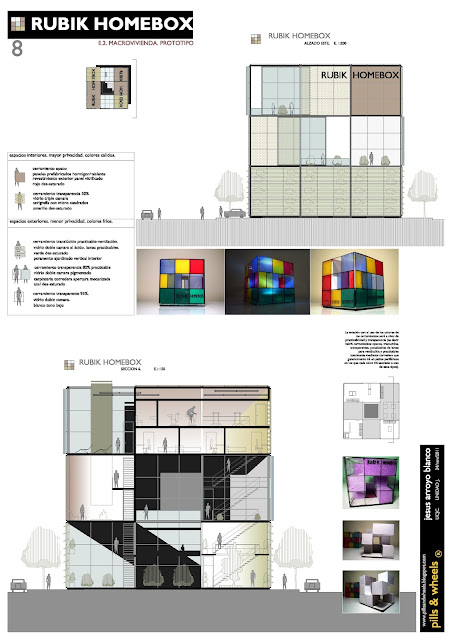

RUBIK HOMEBOX. e.2. macrovivienda





INTRODUCCION

Debemos en este segundo ejercicio dar una respuesta prototipica al caso de la macrovivienda, entendiendo como tal aquella que se diseña girando en torno a un tema, en la que la simbología, el ritual de habitar, el movimiento etc... tienen una especial predominancia maximizando el programa. Apuntemos algunas reflexiones al respecto del tema.

Una propuesta prototípica ha de satisfacer, al igual que cualquier otra arquitectura, una relación adecuada con su entorno, además de su uso mas innato, su razón de ser.






Parece inevitable que la forma posea un carácter a la vez significativo y a la vez neutro, que haga referencia solo a sí misma (sin pudor) de modo que no haya malas interpretaciones en su relación con los infinitos entornos posibles.

En definitiva una forma categórica y pura es sincera y no niega el “autismo” del uso interior de la propuesta de modo que incluso hace bandera de esta característica con una clara vocación de convertirse a su vez en un hito formal de su entorno.

La versatilidad de poder cumplir con los dos objetivos, introversión/hito de referencia, está implícita en su diseño.



INTEGRACION EN EL ENTORNO

La RUBIK HOMEBOX tiene una clara vocación de hito en el entorno en el que se situe, una referencia clara tanto en la ciudad como en las pequeñas poblaciones.  En el campo o en los barrios perifericos.

Su caracter introversivo no le impide establecer una relación con el entorno. Por la sencillez de su geometría puede ser ubicada casi en cualquier emplazamiento.

LA CASA PATIO

La casa patio, reúne los requisitos mas adecuados para dar solución a un prototipo que siempre debe poseer un grado de autonomía mucho mayor que un caso diseñado expresamente bajo unos condicionantes externos como situación, entorno, orientación, cliente, programa etc…. (La casa patio proporciona un mundo interior que favorece la introversión propia de una propuesta que pretende ser apta de un modo genérico y por tanto independiente de su entorno al no tener los anteriores condicionantes).



Desde la Domus romana a la casa patio árabe, el concepto tradicional de casa patio aun está vigente y vivo y no solo en la tradición y lo pintoresco, sino ahora también bajo una nueva perspectiva.





LA FORMA

Por otro lado también debido a esa necesidad de propuesta prototípica parece inevitable que la forma posea un carácter a la vez significativo y a la vez neutro, que haga referencia solo a sí misma (sin pudor) de modo que no haya malas interpretaciones en su relación con los infinitos entornos posibles. En definitiva una forma categórica y pura es sincera y no niega el “autismo” de la propuesta de modo que incluso hace bandera de esta característica con una clara vocación de convertirse en un hito formal de su entorno.

Las formas geométricas puras materializan estas características, sinceridad a través de su pureza y potencia formal, su regularidad las convierte en un hito claro.





Obviamente en todas ellas su sencillez geométrica es directamente proporcional a las anteriores cualidades que perseguimos, por lo que se entienden como los más favorables las formas/volúmenes más sencillos. La esfera es el paradigma de todo lo anterior sin embargo la simbología asociada a ella y la complicación de sus superficies curvas quizá la hacen más adecuada para otro tipo de intervenciones por la complicación estructural, constructiva, funcional… en la que la simbología tenga un peso claramente superior al resto (esculturas, monumentos conmemorativos o arquitecturas muy representativas con un programa funcional muy sencillo).

Algo parecido ocurre con el tetraedro en el que además hay que añadir que los ángulos agudos tienen una connotación negativa en la recreación de un mundo interior que pretendemos.







En el caso del cubo, su regularidad, ortogonalidad, sencillez y pureza nos proporcionan esa claridad que se pretende, y además simbólicamente se encuentra asociado a la tipología histórica de casa patio, a la captura del espacio interior convertido en propiedad privada, a la fortaleza que guarda en su interior un mundo particular etc… y que además habla de las formas artificiales relacionadas con la construcción y la arquitectura como manufactura tradicional del ser humano, el ángulo recto, el plano liso, la caja categórica…

EL CUBO

Respecto a la forma, en  el cubo, su regularidad, ortogonalidad, sencillez y pureza nos proporcionan esa claridad que se pretende, y además simbólicamente se encuentra asociado a la tipología histórica de casa patio, a la captura del espacio interior convertido en propiedad privada, a la fortaleza que guarda en su interior un mundo particular etc…







Los espacios se atomizan tanto los volúmenes cerrados que configuran el hogar entorno al patio, como el propio patio, fragmentándose ambos en volúmenes (llenos y vacíos) y distribuyéndose en los 27 cubos resultado de dividir el cubo general en 3 partes (en las tres dimensiones).

Lógicamente existe un eje central (vacío) entorno al que ocurre todo esto y que además proporciona estructura y fluidez al resto de espacios abiertos que componen la nube de volúmenes en la que se ha convertido el patio.







LA CAJA DE ESPACIOS RUBIK

Pero la concepción y diseño de ese cubo que debe desarrollar en su interior una “casa patio” se fusiona además con un contenido conceptual que va mas allá de los dos anteriores, el cubo de Rubik, que debe por un lado aportar las leyes necesarias para reformular el concepto histórico de patio interior y espacios en torno a el mismo y por otro (de un modo casi colateral) dotar exteriormente de mayor impacto visual acentuando su función de referencia en el entorno implantada la propia forma del cubo y haciendo una traducción abstracta en los alzados del nuevo concepto desarrollado en su interior de la casa patio.



SISTEMA DE CIRCULACIONES INTERIORES

Se diseña un sistema de comunicación entre las diferentes 27 piezas que componen el cubo basado en el movimiento que permite el cubo de Rubik a sus propias piezas, o sea no existe una única ruta trazada a seguir sino que proporcionamos al usuario la posibilidad de recorrer esa nube de volúmenes en las tres direcciones posibles en cada punto del cubo emulando en el movimiento de los usuarios el movimiento de las 27 piezas del Rubik.



Se entiende como muy apropiado para la “nube de volúmenes” que se propone y la aleatoriedad del movimiento del usuario a la hora de abordar los infinitos itinerarios a los que opta dentro del cubo, lo que puede convertirse en una componente muy atractiva (multitud de recorridos asociados a multitud de percepciones)  creando un efecto como el de una lámina de Escher.



En todos los casos no son comunicaciones que conducen a los volúmenes sino que están implícitas en ellos, es decir ha de atravesarse la nube de llenos y vacíos para moverse por el cubo (en horizontal girando entorno al patio siempre atravesando en los tres niveles los 8 cubos circundantes y en vertical con escaleras estudiadas para en cada planta partir de la ruta horizontal anterior en cualquiera de las direcciones).



PROGRAMA

Se han tenido en cuenta aspectos como la orientación para que la luz penetre en el interior o un programa que en el que se mantiene la idea inicial de establecer un gradiente de privacidad en los usos de abajo (menor) a arriba (mayor).



La distribución de llenos y vacíos en las tres plantas se ha realizado de modo que la nube de volúmenes/espacios se apoya en sí misma para formar con los inferiores llenos los superiores vacíos y a la vez se den el mayor numero de combinaciones de piezas posibles por nivel (individuales, agrupadas en 2 y en 3) en el cubo.



En las plantas más altas tenemos los usos mas privados, habitaciones, areas de baño etc... La cubierta es practicable y permite convertir los espacios abiertos interiores en cerrados y controlar la incidencia de las inclemencias del tiempo en ese mundo interior.



FACHADAS

Finalmente en fachada tendremos una distribución de colores en función de niveles de especialización del cerramiento que obviamente irán ligados a los usos de los volúmenes que cierran aunque de un modo indirecto.

La relación con el uso de los colores de los cerramientos será a nivel de practicabilidad y transparencia (es decir habrá cerramientos opacos, traslucidos, transparentes, practicables de lamas para ventilación y practicables totalmente mediante corredera que generalmente irá en patios periféricos en los que cada color irá asociado a uno de esos tipos).





E.3. SUVEH "Las Americas". Madrid. Ribera de Curtidores/Plaza del Campillo

SUVEH “Las Américas”

Sistema.Urbano.Vertical.d.Espacios.Habitacionales



Se aborda en este tercer ejercicio un caso de alta densidad de viviendas (300 v/Ha) en el centro consolidado de una ciudad (Madrid) y en una clara situación de borde en el casco histórico respecto a la trama urbana de posterior desarrollo (Plaza del Campillo – Ribera de Curtidores: solar “Las Américas”).

El proyecto se enfoca desde dos puntos clave a tener en cuenta cuyas premisas se han procurado mantener a lo largo del desarrollo de la propuesta.

OBJETIVOS Y PREMISAS

1. Un primer objetivo genérico, plantea un sistema que pretende dar una respuesta  prototípica (en línea con el estudio del presente curso) a situaciones que se dan frecuentemente en centros consolidados de ciudades en los que es necesario hacer propuestas de densificación que a la vez permita reorganizar a través de la arquitectura el espacio urbano propiciando nuevas áreas liberadas, conexiones entre zonas y usos, aportando nuevas áreas y dotaciones que en definitiva revitalicen los barrios en que se sitúan. Para ello se diseña el Sistema Urbano Vertical de Espacios Habitacionales (SUVEH).



2. El segundo objetivo está ligado a la particularidad del emplazamiento del proyecto y por tanto claramente marcado por las condiciones formales, sociales, culturales, tradicionales y funcionales de su ubicación. En este caso pretende acentuar el carácter de interconexión que requiere un punto clave tan importante como es el encuentro (ahora inexistente) entre la Plaza del Campillo y la Ribera de Curtidores fomentando así una cualidad de intercambio y/o encuentro social en el nuevo entorno urbano ampliado que ya posee en su germen el barrio.



SUVEH. SISTEMA PROTOTÍPICO.

La alta densidad en la vivienda siempre ha sido un tema preferente en la arquitectura, y como ya sabemos, tras los numerosos intentos realizados en el movimiento moderno (Unidad de habitación de Marsella), podemos destacar que solo con la resolución de los aspectos funcionales no es suficiente para conseguir el resultado satisfactorio de los niveles de calidad de vida perseguidos. En numerosas propuestas posteriores al movimiento moderno inicial se intentan pulir aspectos como la disponibilidad de corredores abiertos para las comunicaciones (Robin Hood Gardens) que intentan evitar la delincuencia y marginalidad que propician grandes estructuras con comunicaciones internas poco frecuentadas.



Aun así, la presencia de una cantidad de viviendas tan alta sin más usos compartidos ha dado lugar a la formación de guetos por segregación social no consiguiendo salvar el anterior objetivo, obviamente entre otras razones porque Indudablemente la arquitectura no puede por sí misma alcanzar los objetivos si no conlleva un apoyo paralelo que implique políticas sociales de concienciación, integración, educación, interacción etc….

 No obstante nos proponemos ahora dar la siguiente vuelta de tuerca con el sistema SUVEH. En este sistema, se propone reproducir conceptualmente las condiciones idóneas de interacción social, flujo de usuarios y por tanto autovigilancia en el desarrollo en altura del edificio que se dan en una calle, haciendo que la alta densidad de vivienda por superficie lleve asociados recorridos jerarquizados según sus usos (públicos o privados) pero siempre situados en espacios compartidos y abiertos.

Así se diseña un módulo genérico que se repetirá en altura acumulándose uno sobre otro hasta alcanzar la densidad requerida. El módulo tipo consta de cuatro plantas destinadas a viviendas y una planta libre (bajo estas) que se destinaría a uso comercial-hostelero-dotacional de modo que se pretende trasladar la vida habitual de la calle a este módulo.

Una de las particularidades del módulo es el sistema estructural elegido, basado en una red metálica en celosía que hace que el conjunto del módulo funcione como una única pieza que apoya en dos extremos, gracias a su hiperestaticidad, dejando la planta inferior libre para ser distribuida a placer en esas áreas dotacionales y de servicios. Todo el conjunto anterior quedaría colgado de la planta superior (a modo de planta técnica tanto de los edificios bajo ella como de los locales y calle superiores) que transmitiría los esfuerzos a sus apoyos laterales permitiendo ese espacio libre inferior. Esta malla tiene una influencia definitiva en el diseño y aspecto exterior del conjunto.

Se ha diseñado la estructura de modo que sus dimensiones proporcionan una clara modulación que nos ofrecerá la base para “anidar” las viviendas. Como puede observarse una gran variedad de tipos pueden situarse en esta modulación yendo desde el estudio de 22m2 con terraza para dos personas, hasta el dúplex de 115m2, con terraza y 4 habitaciones para 6 personas. Los ejemplos propuestos no son en absoluto limitativos pudiéndose dar multitud de combinaciones más aunque si se han hecho las propuestas de mayor rendimiento para mostrar su versatilidad.



El SUVEH está concebido como un sistema que ha de ser fomentado desde la esfera pública, de modo que sea la Administración quien se encargue de su gestión completa, adquiriendo desde un principio los terrenos y convirtiéndose en el único agente promotor del complejo.  Esta obtención de terrenos abarcaría distintas posibilidades que van desde la compra de solares, pasando por la cesión de terrenos a cambio de módulos habitables liberados o espacios comerciales hasta cesiones o donaciones directas e incluso expropiaciones forzadas en casos de necesidad por deterioro urgente en cascos antiguos.



La Administración de este modo tendrá el máximo control tanto del espacio dotacional/comercial/de servicios con el que podrá fomentar uno u otro tipo de actividades en función del interés del barrio, como de las celdas modulares disponibles para viviendas con las que propiciar una adecuada mezcla heterogénea de vecinos con los diferentes tipos de viviendas posible (venta/alquileres baratos para jóvenes, personas mayores, diferentes tipos de familia y diferentes tipos de poder adquisitivo, protección oficial…). Éstas celdas moldulares serían gestionadas como solares urbanos disponibles.

Este control en propiedad para alquiler o venta da la oportunidad a la Administración de manejar un proyecto con un alto grado de autofinanciación e incluso de asegurarse el mantenimiento continuo de esa red de espacios verticales, que recordemos, pasan a ser públicos (SUVEH), con la explotación permanente de una reserva de espacios comerciales en concesión. La disponibilidad de grandes superficies comerciales en cubierta sería otra de las posibilidades de obtener financiación a cambio de una cesión a largo plazo a grandes marcas a la vez que de nuevo incrementa el tan deseado flujo de usuarios al conjunto (en este caso la financiación podría ser tanto directa como de participación en la construcción del SUVEH).



Por último, y como es lógico, todo el SUVEH tendría en consecuencia una legislación publica en materia urbanística a cumplir por los usuarios que regulará su uso, explotación etc…

SUVEH “Las Américas”.

(Madrid, Plaza del Campillo – Ribera de Curtidores)

Este punto en Madrid es importante por su conocido y tradicional uso de “mercado popular transitorio” al aire libre: “El Rastro” que si bien se da una vez a la semana (los domingos) condiciona la fisionomía del barrio permanentemente por la actividad comercial consolidada que complementa al citado “mercadillo” en los bajos de los edificios y que inevitablemente conlleva en sí mismo una efervescencia muy interesante que imprime en la consciencia social madrileña una actividad asociada al barrio que podemos aprovechar.



La propuesta en este segundo objetivo  ampliando el espacio urbano y liberando el espacio disponible en planta baja que evitaba esa interconexión este punto clave, consigue ofrecer a nivel de calle un área nueva que es cedida al barrio a la vez que formal y socialmente dota de un “foro de encuentro” con vocación de referencia en la citada actividad presente en la memoria de la ciudad completa, es decir pretende pasar a ser un hito de comienzo (o de fin) por todos conocido y que se asocie claramente con el barrio y con esa actividad que sobrepasa los límites de su entorno inmediato.



El traslado o más bien complemento de la actividad comercial del barrio desplegado en esos módulos/bloques supondrá la interconexión permanente entre los distintos estratos de este hito con la calle y plaza con que se funden. Se favorecerá por parte de la Administración propietaria a través de la gestión de los locales bien por alquileres baratos, cesiones, etc… la fusión de talleres gremiales, artesanos, artistas etc… que proporcionan en vertical el carácter bohemio y tradicional de la actividad del barrio, con otros espacios dotacionales que provean al barrio de servicios complementarios y nuevos como escuelas de música, gimnasios, galerías de arte, cafeterías e incluso centros comerciales.



La considerable ampliación del espacio de la plaza del Campillo y su conexión directa física y visual con Ribera de Curtidores se consolida definitivamente como elemento único gracias a la homogenización formal del conjunto de la actuación derivada de la potencia visual del sistema SUVEH, desplegándose claramente como un mundo urbano alternativo vertical ante los ojos del usuario habitual de estos espacios. La comunicación con estos módulos tiene que ser por fuerza de tal modo que provoque la fluidez que necesita para ser recorrido, y al fin y al cabo usado no solo por los vecinos sino por cualquiera que guste o necesite de los servicios en él situados.

Adaptando el sistema al emplazamiento, la disposición de los volúmenes generales iniciales acentuan la idea de ese “Foro” anteriormente referido haciendolo mucho mas patente a nivel formal, los cuerpos envuelven esa Nueva plaza que he llamado “Plaza Las Américas” generando ese espacio de conexión que perseguía entre la Ribera de Curtidores y la Plaza del Campillo.

El hecho de que las viviendas estén colgadas de la planta técnica vale no solo para la libre disposición de las plantas para los servicios, comercios y dotaciones sino tb para generar espacios abiertos para el disfrute público, lo que dinamizará aun más el uso continuo de estas “calles elevadas”. Estos espacios pueden generarse tanto ocupando áreas modulares como en las uniones de los volúmenes genéricos propiciando ese juego de expansión y compresión de espacios al recorrerse las calles.

En la composición de los volúmenes genéricos también se utilizan diferentes combinaciones (siendo a veces las plantas de viviendas colgadas 2 como en el caso de las situadas sobre el acceso al parking y otras veces 4) de modo que el sistema pudiera adaptarse a diferentes situaciones como en este caso. También las conexiones entre volúmenes (a través de las calles elevadas) podrían ser a distinto nivel siendo inclinadas con pendiente e incluso con escalinatas etc… En este caso se opta por que no hubiera cambio de nivel entre ellas al no ser necesario.

Las cubiertas se destinan a un uso mas lúdico y social, a modo de “Parque elevado” en el que encontraremos zonas verdes de paseo y descanso, pistas deportivas, zonas de juegos infantiles y pequeños quioscos y bares de parque.

Salvo en el caso del cuerpo Al Este de Ribera de Curtidores (en el que se cierra con locales comerciales hasta cota 0 haciendo de gran pantalla de ese supuesto Foro), en el resto, el sistema propuesto libera la mayor parte del espacio a nivel de rasante incorporándolo al dominio publico como ya decíamos.

MEMORIA CONSTRUCTIVA. SISTEMA SUVEH.

Introducción

El sistema SUVEH es un sistema concebido a nivel proyectual como un sistema prototípico, es decir se ha diseñado un modulo que se repite en longitud y altura adaptándose a las demandas de la ubicación especifica de cada caso.

La sección constructiva definida se corresponde con el módulo “tipo” de dicho sistema que no obstante pudiera ser alterada en el número de plantas asociadas a la calle elevada definida (siempre en menor número).

La estructura se conforma con Perfiles IPE 240. Este tipo de estructura sugiere el resto de sistemas en seco, por lo que como puede apreciarse en los detalles la mayoría de encuentros, revestimientos, falsos techos etc… se resolverán con perfiles y rejillas metálicos atornillados (en caso de poder ser vistos o allí donde sea mas cómodo) o soldados como norma general para el ensamble de los perfiles de estructura entre sí. Esta estructura queda vista a modo de red tras las que surgen las viviendas. Quedarán pintadas color grafito metalizado.

Los forjados se realizarán con un sistema de chapa colaborante de 1.6mm de e.

Con respecto a los cerramientos, dado el tamaño y configuración de las viviendas el sistema requiere la mayor superficie de hueco disponible en ambos frentes para recibir luz en su interior, por lo que sendos frentes se prevén acristalados con vidrios multicapa laminares aunque distintos.

En el lado mas público se disponen las actividades de las viviendas menos privadas y aun así los huecos serán cerrados con un sistema de vidrio laminar multicapa  4+4/6/6 con chapa metálica expandida interior OKATECH (en color oro) de modo que proporcionen la mayor intimidad posible a los usuarios interiores de las casas en ese frente.

En el lado posterior de las viviendas se recurrirá de nuevo a un vidrio multicapa con la misma composición que el anterior pero en este caso suprimiendo la lamina de la chapa metálica interior y siendo los vidrios extractaros. Este mismo sistema se utilizará en los cerramientos de los locales comerciales asociados a las calles elevadas.

En ambos casos se dispondrá de sistemas de regulación de la luz natural que a su vez propiciarán la definitiva intimidad necesaria en las estancias con unas persianas enrollables que podrán cerrar todo el frente.

Las carpinterías quedarán embutidas en el suelo y techo en las viviendas y siempre franqueadas al exterior e interior por sus correspondientes chapas de acero Corten enrasadas con las superficies horizontales.

En los locales comerciales se recurrirá ala misma solución con respecto a la chapa aunque la carpintería será de acero inoxidable vista.

Los falsos techos y solados serán de colores claros en ambos casos y continuo en el caso del FT y suelo de locales. Esto favorecerá el aprovechamiento de la luz natural en el interior (no hay huecos laterales en las viviendas)

En el exterior tanto los falsos techos como las áreas en los frentes de las plantas técnicas quedarán cubiertos con un emparrillado Tramex anclado a la estructura mediante tornillos para su facil montaje y registro, tras el que se situarán las correspondientes instalaciones.

Las barandillas deben desaparecer en la medida de lo posible por lo que estarán constituidas por mástiles de acero inoxidable y tubos horizontales superiores e inferiores del mismo material que delimitarán la barandilla de vidrio laminar 4+4 con butiral.

INTENCIONES:

El sistema SUVEH trata a través de su malla contener los volúmenes interiores entendidos como masas compactas y brillantes desde su frente posterior y como huecos en su parte posterior y en cualquier caso significar a través de la expresividad de su estructura espacial el carácter de “Red” colonizadora de espacios urbanos en todas direcciones (horizontal y vertical) capaz de revitalizar entornos urbanos cualesquiera que sea su carácter.

Su fuerte carácter Tectónico hace fácilmente comprensible el sistema propuesto a la vez que se significa respecto a su entorno (habitualmente de un carácter mas estereotomico,  pesado y masivo, por estar destinado a centros urbanos consolidados).

1. pill_house. mhr/1 & wheel_house.S. microviviendas. proyectos V yVI

...deconstruyendo la vivienda y reconstruyendo el concepto de hogar...

pill_house. mhr/1

Nos planteamos el concepto de vivienda para poco a poco desnudándolo quedárnos con aquel esqueleto que imprime el carácter de hogar para el ser humano en un espacio mínimo reformulando así el principal entorno de una persona, aquel que ha de ser seguro, confortable y controladamente tranquilo, allí donde se descansa,  y al fin y al cabo el hombre implosiona.

En este caso, la respuesta nace de la observación de la situación actual, tanto del medio, como de las circunstancias activas que afectan al hombre, tanto de la cada vez mas omnipresente tecnología y la dependencia-aprovechamiento de la misma, como de la necesidad de conexión social permanente del individuo y la recuperación de "una nueva trashumancia", basada una vez más en la necesidad de subsistencia (en la constante búsqueda de trabajo), así como también en un ascendente interés por "conocer" adentrándose e impregnándose de la irreversible globalización del infinito mundo siempre por conocer.

Así pues en primer lugar, había que plantear la versatilidad en el diseño del prototipo para intentar en la medida de lo posible satisfacer el mayor numero de exigencias derivadas de las distintas situaciones de cada individuo, porque ¿acaso el concepto de “espacio mínimo de hogar” es el mismo para alguien de Estocolmo que para alguien de Málaga? ¿y si comparamos a un neoyorquino con alguien de Marrakech? …y sobre todo el concepto de hogar, está necesariamente asociado a objetos, luces, olores, sonidos etc… con connotaciones tan personales que no podemos por menos que intentar mantener un margen de maniobra para el individuo que ha de hacer su vida en un espacio mínimo constituyendo un “hogar”.











Vivimos tiempos relativistas!!!! Y relativista tiene que ser nuestra respuesta…

relativista, no vacía o vana.



Precisamente aunando los conceptos procedentes de estas reflexiones llegamos a la conclusión de que debemos diseñar un sistema en el que tanto el/los volúmenes como los espacios contenidos tienen que contar con la versatilidad dependiente de la aportación personal de cada usuario para adaptarse como un guante.

Un sistema que además de ser fácilmente ampliable incluso para el mismo usuario al verse sometido a los inevitables cambios vitales propios del ser humano, contará con una fácil transportabilidad (no confundir con vivienda móvil) que posibilitará su traslado temporal o definitivo adaptándose a las necesidades de la trashumancia anteriormente referida y el acercamiento físico entre personas en aquellas ocasiones en la que es necesario más allá de la propia comunicación.



Llegamos así a un sistema que aun ampliable en sus infinitas opciones a comercializar contaría con una unidad habitacional “relativa” mínima (mhr_1) como punto de partida. El prototipo diseñado se corresponde con este módulo unitario, independiente y autónomo al partir del que, por añadidos, se podrían realizar sucesivas transformaciones.

Una de las características básicas es la forma cilíndrica relacionada con la sinceridad del sistema elegido para el acople de las distintas piezas, la junta roscada, que facilitará el montaje incluso por el propio usuario, que podría, gracias a las dimensiones mínimas de los módulos y accesorios comercializados, realizar su propia elección, compra, transporte y montaje de su pill_house.

Obviamente la pureza geométrica del cilindro, brinda una oportunidad única para ser aprovechada en la gestión de los espacios interiores de un “hogar mínimo” a través del diseño de dicho espacio, de la arquitectura del hogar.

La inevitable dinámica geométrica de revolución del cilindro rompe de este modo la concepción habitual de los lugares propios de una vivienda, haciendo saltar por los aires, explosionando, y dando lugar a unos espacios ambivalentes o más bien plurivalentes, en función de una posición cambiante del espacio interior ligada a un uso en particular y asociada a ese movimiento de revolución manifestado por la forma del cilindro perfecto exterior pero únicamente experimentada en el exterior gracias al diseño de rodamiento interno de la “cápsula”.



Una doble piel de un material ligero pero aislante (hormigón ligero con fibras poliméricas) y una cámara de aire + aislante constituye el cerramiento que por otro lado pudiera pasar a ser más especializado en función de la gama del modelo o el clima de destino.



El módulo además de gran transportabilidad, es fácilmente manejable gracias al giro permitido por el sistema de anclaje de su base (aguja para anclaje a terreno (en tierra) o para base plana (en ciudad) haciendo posible la búsqueda de la radiación solar para su captación en el invierno consiguiendo el mayor aprovechamiento energético y su acumulación interior mediante el efecto invernadero. Igualmente se podrá orientar buscando la sombra en verano para evitar el sobrecalentamiento, abriendo a su vez los distintos huecos tanto de la propia cámara de la doble piel como los del espacio interior para su ventilación cruzada.

Frontalmente, se dispone de un cerramiento de vidrio con triple cámara y puerta corredera para el acceso que es circular marcando el virtual eje circular del cilindro, que proporcionará la necesaria iluminación del módulo además de las imprescindibles referencias exteriores, la relación con el paisaje, necesarias en todo hogar.

Interiormente se divide en 3 espacios claramente diferenciados. Un primer espacio alberga la recepción al hogar con una pequeña área de acogida.

En este primer espacio nos encontramos con la anteriormente descrita “cápsula rotatoria interior”, siendo el de mayor complejidad mecánica, que permite con su giro interior disfrutar de los distintos usos asociados a los distintos “modos-posición”: modo ocio (capacidad entre 4-6 personas), modo trabajo (4 personas) o modo descanso (2 personas)”. La posibilidad de acoger temporalmente personas ajenas al módulo es imprescindible para que un hogar no se convierta únicamente en un alojamiento.



A continuación un espacio fundamental para dar sentido y cobertura a los anteriores de ocio-trabajo que alberga la cocina, despensa, y almacén y en la que se encuentra un “mástil central” de gobierno del mhr_1. Este mástil que atraviesa el límite entre los dos espacios anteriores controla la posición y altura de la mesa central del módulo y además integra todos los sistemas electrónicos, informáticos y audiovisuales del módulo pudiendo alcanzar complejidades altas en los equipamientos de alta gama del mhr_1, como domótica, telecomunicaciones de conectividad especializada  etc… convirtiéndose así en ese elemento aglutinador de la vida interior del módulo “el fuego del 3º milenio”. Este “palo mayor” además se sitúa en el centro de gravedad de la cápsula conteniendo el anclaje o apoyo exterior del mhr_1.



Finalmente en un último filete, se incorpora el espacio más íntimo de cualquier vivienda, el aseo, de espesor 80cm. que está equipado con un inodoro, lavabo y “ducha romana” y se separa del resto del espacio gracias a un elemento de vidrio similar al de entrada al módulo pero tratado al ácido, con acceso igualmente circular lo que refuerza la idea del concepto cilíndrico interior y el eje virtual interior del mismo entorno al que se realizan todas las operaciones espacio-vitales.

wheel_house.S

La wheel_house se añade como ejemplo de complemento al mhr_1 (de idéntico diámetro) y además se presenta como un claro ejemplo de minivivienda quizá desposeída de ese carácter hogareño que pretende impregnar el mhr_1 pero que le permite ser radicalmente versátil por su permanente posibilidad de inmediata movilidad.

Además de la citada movilidad, está diseñada para dar cobertura a todas las necesidades básicas de una persona, protección física y climatológica, descanso, trabajo-ocio-conectividad, aseo, alimento…

Redesarrolla en un único filete (aquí se presenta la versión más pequeña: talla S de 90cm. interiores) consta de tres niveles concéntricos de capas.

El mas exterior sería la cubierta y llantas para su rodaje y se une al siguiente mediante un macro rodamiento de bolas perimetral.

Seguidamente nos encontramos con el segundo nivel que es el único que no es giratorio, funcionaría como un eje y es la piel protectora de la cápsula provista de una doble cámara y un lateral cerrado con vidrio con las mismas virtudes del referido en el mhr_1.

En tercer lugar nos encontramos con el tercer nivel, el interior que funciona igual que el definido para el espacio de recepción del mhr_1, girando interiormente y dando la oportunidad a través de sus distintos “modos-posición” de poder usarse en distintas funciones.

Por ultimo un vehículo de no mucha potencia puede tirar de la wheel_huose gracias a su anclaje al nivel secundario que permanece sin girar, constituyendo una opción perfecta para viajes cortos, visitas, exploraciones, aventuras etc… lo que permitirá a su vez, volver a apreciar el sabor del hogar al regresar al mhr_1.
